欧美色欧美亚洲另类二区,久操五月天,亚洲成A∨人片在线网,亚洲视頻4438,AⅤ免费视频在线观看,国产高清在线精品一区不卡,黄网站网址,色吊丝av中文字幕,双飞两女视频一区二区,chinese国产hd中国熟女,2021亚洲色中文字幕,2021韩国理论片在线观看私人影院,1024手机在线视频,乱色 另类图片区,怎么骑桌角到失禁,国产又粗又爽免费视频

在混凝土配比方面，施工方有很多種選擇。混凝土配比很有技術(shù)含量。大多數(shù)地坪施工商并非建筑師或工程師，所以擅自調(diào)整配方是比較冒險(xiǎn)的，可能會(huì)導(dǎo)致混凝土表面的結(jié)構(gòu)強(qiáng)度發(fā)生改變或引發(fā)更嚴(yán)重的問題。如果有需要最好請(qǐng)商混站、建筑師或結(jié)構(gòu)工程師來處理配比。

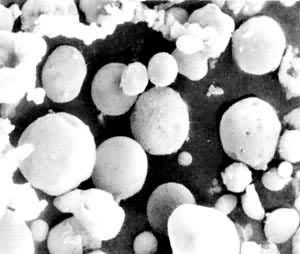

在配比方面，施工方需注意幾大要點(diǎn)，忽略這些問題可能會(huì)給混凝土的裝飾或拋光效果帶來負(fù)面影響。施工方首先需注意的是  配比中粉煤灰和/或礦渣的含量。有時(shí)配比中兩者兼有，有時(shí)只有其中一種。兩者均不利于用于拋光混凝土，這也是筆者再三強(qiáng)調(diào)的。純水泥配比的優(yōu)點(diǎn)在于收面后的表層更致密，方便研磨，地面也更持久。

然而，很多情況下純水泥配比非客戶想要的。例如，在做LEED（美國(guó)綠建筑協(xié)會(huì))認(rèn)證項(xiàng)目時(shí)，配比中用到可循環(huán)材料  粉煤灰和/或礦渣會(huì)加分。測(cè)量配比中水泥替代品的方法很簡(jiǎn)單。用配比中粉煤灰或礦渣的重量綜合，除以混合配比的總重量，所得結(jié)果就是上述水泥替代品的百分比。舉個(gè)例子，800公斤的波特蘭水泥和200公斤的粉煤灰和/或礦渣，總計(jì)1,000公斤材料。用200公斤除以1，000公斤，因此粉煤灰和/或礦渣的含量便為0.2或20%

使用液體硬化劑是拋光混凝土中必不可缺少的一個(gè)環(huán)節(jié)。原理是混凝土成型過程中未完全反應(yīng)的水泥基材料與液體硬化劑作用，生成的晶體填補(bǔ)混凝土表面中的孔隙，從而使表面更加堅(jiān)硬致密，也就更持久且容易打理。粉煤灰和/或礦渣的含量越高，能夠與液體硬化劑反應(yīng)的材料就越少。液體硬化劑廠家允許的最高粉煤灰和/或礦渣含量為20%。如果混合配比中的含量高于這一數(shù)值，就需要調(diào)整。

外加劑的重要性

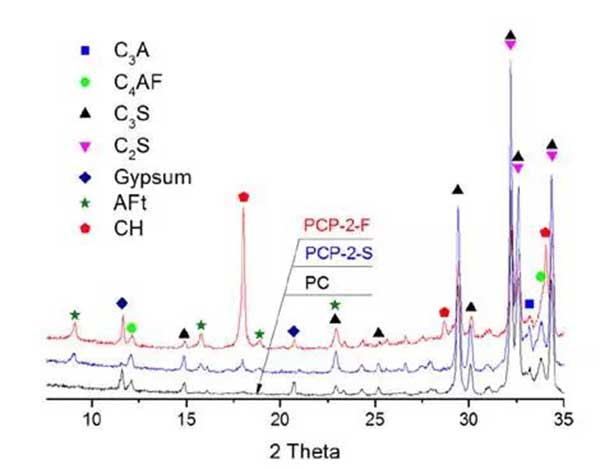

外加劑在混合配比中也起著舉足輕重的作用，且功能各異。有些外加劑可以在氣候寒冷的環(huán)境下加速混凝土硬化，而緩凝劑在高溫天氣下能延長(zhǎng)混凝土的凝結(jié)時(shí)間。在用于泵送的配比中，用外加劑代替水，稀釋混凝土，便于泵送。這些是外加劑最常用的情況。在使用外加劑前要和商混站進(jìn)行充分溝通。幾年前筆者在休斯頓有兩個(gè)學(xué)校項(xiàng)目同時(shí)開工，是同一家總包負(fù)責(zé)，也是同一個(gè)地坪施工方負(fù)責(zé)收面。混凝土澆筑完成，準(zhǔn)備上色前，我們發(fā)現(xiàn)因?yàn)橥饧觿┑脑颍旧珓o法滲透到混凝土中。嘗試了很多辦法都無濟(jì)于事。液體硬化劑也無法與混凝土作用。客戶自然不滿意，也增加了我們的成本，帶來了不少煩惱。在進(jìn)行了大量研究后，我們發(fā)現(xiàn)混凝土外加劑中包含乳膠成份。如果能早一點(diǎn)發(fā)現(xiàn)，就可以節(jié)省大量時(shí)間、金錢和精力。

強(qiáng)度很難測(cè)量
抗壓強(qiáng)度測(cè)試是用來檢驗(yàn)混凝土配比的主要方法。只要混凝土不破損，抗壓強(qiáng)度不會(huì)對(duì)裝飾性混凝土產(chǎn)生很大影響。拋光混凝土更依賴于混凝土的抗拉強(qiáng)度，也就是承受側(cè)面壓力的能力。測(cè)量混凝土表面的抗拉強(qiáng)度絕非易事。混凝土表面層緊實(shí)，骨料與水泥緊密結(jié)合，才是理想的拋光混凝土工作面，而這一效果只能通過正確的收光來實(shí)現(xiàn)。在抗壓強(qiáng)度問題上不用過分糾結(jié)。筆者曾遇到過強(qiáng)度為3,000Psi(約為20兆帕)的混凝土板很難研磨拋光，強(qiáng)度為7,000Psi(約為48兆帕)的混凝土板反而很容易研磨的案例。


氣孔的潛在殺傷力
最后應(yīng)考慮的是混合配比中的空氣含量，因?yàn)榭諝夂繉?duì)成品的影響很大。混凝土中的氣孔會(huì)因表層砂漿研磨掉后暴露出來，使表面布滿坑洼。有時(shí)，混凝土表面砂漿層下方的氣孔聚集在一起，形成氣泡。在客流或日常維護(hù)的作用下，氣泡逐漸破碎，形成脫層現(xiàn)象，絆倒隱患不斷而且不便打理。盡管沒有一種方法能完全阻止混凝土攪拌和澆筑過程中空氣的進(jìn)入，施工方還是需要了解混合配比中的含氣率容許范圍。筆者認(rèn)為含氣率低于3%比較合適，可以保證混凝土不會(huì)出現(xiàn)大的問題，而且含氣率的調(diào)整并不會(huì)影響混凝土的整體強(qiáng)度

筆者的一點(diǎn)小意見：不要擅自改配方
如果施工方欲對(duì)混凝土混合配比的結(jié)構(gòu)性設(shè)計(jì)做重大調(diào)整，需要非常小心。大部分混凝土配比都適用于裝飾性混凝土。建議施工方借鑒本文提出的幾點(diǎn)注意事項(xiàng)，在調(diào)整配比時(shí)有據(jù)可依，為裝飾性混凝土的施工打好基礎(chǔ)。請(qǐng)牢記一點(diǎn)，包括打混凝土的施工方、總包、建筑師及客戶在內(nèi)的各方都在尋求最佳結(jié)果，因此你的意見很可能被采納。最重要的是，影響混合配比的3大因素：
1.粉煤灰和/或礦渣
2.混凝土外加劑
3.空氣含量
如果這3者的配比合理，那么澆筑好的混凝土就不會(huì)令你失望。
