相關(guān)資訊
- 環(huán)氧地坪施工工藝詳解（通用）
- 地坪容易腐蝕怎么處理工藝工程
- 環(huán)氧樹(shù)脂地坪施工做法及常見(jiàn)問(wèn)題詳解
- 環(huán)氧防腐地坪施工工藝技術(shù)
- 廠房、車(chē)間、倉(cāng)庫(kù)地面起灰起塵的解決辦法
- 環(huán)氧地坪施工時(shí)需要注意什么
- 環(huán)氧地坪變色的解決方法
- 環(huán)氧地坪涂料厚度差異
- 雨季高溫，環(huán)氧地坪施工注意哪些問(wèn)題？
- 環(huán)氧地坪起泡原因與解決方法！
- 環(huán)氧地坪和混凝土密封固化劑哪個(gè)好
- 透水地面系統(tǒng)問(wèn)答
- 新建廠房地面為什么需要地坪固化處理？
- 環(huán)氧地坪變色的原因和解決方法
- 如何選擇合適的廠房地坪？廠房地坪施工
- 環(huán)氧地坪漆一公斤可以刷多少平方米?
咨詢熱線：
15252089548 孫經(jīng)理
客服QQ：22052099
郵箱： 22052099@qq.com
總公司地址：浦東新區(qū)南匯新城鎮(zhèn)環(huán)湖西二路888號(hào)
徐州公司地址：徐州市泉山區(qū)礦大科技園東家和苑別墅區(qū)2排9幢
當(dāng)前位置:地坪行業(yè)資訊 >
環(huán)氧地坪漆老化的特征及保養(yǎng)維修
- 產(chǎn)品簡(jiǎn)介：
環(huán)氧地坪漆一公斤可以刷多少平方米? 首先我們需要了解，環(huán)氧地坪漆的用量跟整體地面的質(zhì)量和造價(jià)都是息息相關(guān)的，所以先要做好工程預(yù)算，根據(jù)一公斤的環(huán)氧地坪漆能做多少
- 咨詢熱線：17312873553
-
產(chǎn)品詳情
聯(lián)系我們
環(huán)氧地坪漆漆膜老化過(guò)程不是一下子就變壞的，是一個(gè)循序漸進(jìn)的變化過(guò)程，現(xiàn)在就由輕到重為您詳細(xì)介紹下環(huán)氧地坪漆涂膜老化的三個(gè)特征：
一.失光
失光是地坪漆涂膜老化的最初特征，由于地坪漆涂膜受太陽(yáng)光中紫外線照射的影響， 引起光化學(xué)反應(yīng)，使環(huán)氧樹(shù)脂成分發(fā)生降解，逐步喪失原有光澤，直至發(fā)展成全部失光。地坪漆涂層光澤是裝飾性地坪漆涂膜的重要指標(biāo)，膜層一旦失去光澤(原始無(wú)光 澤涂層除外)就無(wú)裝飾性可言，所以通過(guò)地坪漆涂料涂裝，能使地坪漆涂膜達(dá)到光彩照人，豐滿度好，鮮映性極佳，不僅僅關(guān)系到地坪漆涂料的正確選擇，也是衡量地坪漆涂裝工藝水平的重要指標(biāo)之一。
二.變色
這也是地坪漆涂膜開(kāi)始老化的一種較明顯的征兆。地坪漆涂膜從正常的顏色發(fā)牛色相 或色澤的改變，有的變深，有的變淺，有的發(fā)暗，有的白色變黃，有的紅的 變粉色或變淺等，這些都屬于變色。其原因是由于光化學(xué)反應(yīng)的結(jié)果，對(duì)色漆來(lái)說(shuō)，其變色與樹(shù)脂的性質(zhì)有一定關(guān)系，但主要還是取決于選用的顏料的性質(zhì)，不同顏料有不同的光敏性，由此顯示出不同的保色性。
三.粉化
粉化是地坪漆涂膜老化逐步深化的特征，其原因主要是受太陽(yáng)光紫外線的輻射和氧的存在下相互作用引起樹(shù)脂分子鏈的交聯(lián)或降解，促使樹(shù)脂與顏料顆粒 之間的分離，出現(xiàn)脫粉現(xiàn)象。其次是與顏料的性質(zhì)、晶形也有很大關(guān)系。
粉化現(xiàn)象是地坪漆涂膜發(fā)生嚴(yán)重失光或完全失光之后才會(huì)有的。也就是說(shuō)此時(shí) 的涂膜，不僅已完全喪失了裝飾特性，而且它的防護(hù)性能也已開(kāi)始遭到了破壞，標(biāo)志著涂膜老化已趨向于嚴(yán)重階段。
環(huán)氧地坪保養(yǎng)與維護(hù)
1，原有環(huán)氧地坪漆涂膜質(zhì)量有問(wèn)題，出現(xiàn)脫落，老化，開(kāi)裂等影響正常使用的情況。
2、環(huán)氧地坪漆翻新，現(xiàn)有環(huán)氧地坪漆和原地面地坪漆材料沖突，無(wú)法疊加施工，必須清楚。
那如何去除地坪漆舊涂膜了？我們一般采用機(jī)械除漆法。
常用的機(jī)械除漆法主要包括3種方法，分別是機(jī)械打磨、手工打磨、高壓水射流。而這3種方法中最常見(jiàn)的是機(jī)械打磨。因?yàn)闄C(jī)械打磨比手工打磨快，比高壓水射流徹底。
而使用頻率最高的是使用拋丸機(jī)打磨，這個(gè)方法也叫拋丸除漆法：
1、使用機(jī)械：拋丸機(jī)
2、優(yōu)點(diǎn)：去除地坪漆舊涂膜徹底。
3、缺點(diǎn)：容易將沒(méi)損壞的舊涂膜一起打磨清楚，會(huì)造成一定浪費(fèi)。
4、注意事項(xiàng)：【注意地面電線】拋丸機(jī)是接電運(yùn)作，底部是高速?gòu)椛涞膹椡?，如果打磨機(jī)轉(zhuǎn)向時(shí)不注意打磨到電線，將會(huì)造成安全事故。

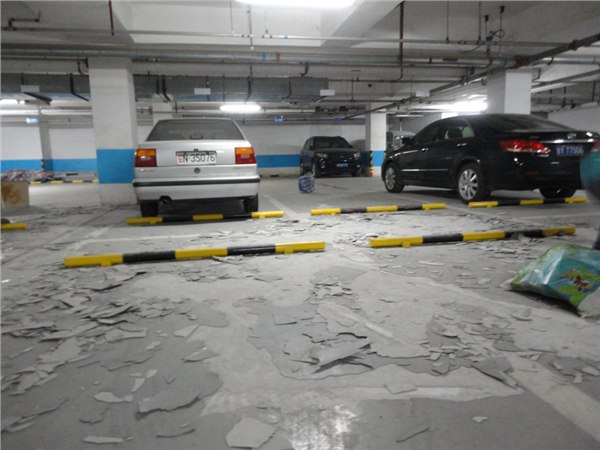

隨著年份的增加，很多地方環(huán)氧地坪出現(xiàn)開(kāi)裂、變化情況，這是一種很自然的表現(xiàn)，很多時(shí)候不是因?yàn)榈仄嘿|(zhì)量或者密封固化劑的質(zhì)量不好，具有導(dǎo)致老化的原因有很多、如意外傷害（長(zhǎng)年收到重物的撞擊、人為損傷之類）、空氣、水分、氣候的驟變，溫度過(guò)高、受到腐蝕液體侵蝕等都會(huì)導(dǎo)致環(huán)氧地坪漆的開(kāi)裂。很多外在因素都是加快地坪開(kāi)裂的原因，然而很多外在因素只要我們細(xì)心維護(hù)，就很容易避免這樣的事情發(fā)生。
相信很多細(xì)心的朋友都見(jiàn)過(guò)環(huán)氧地坪開(kāi)裂現(xiàn)象，先不說(shuō)是時(shí)間（外在因素導(dǎo)致的），除了外在因素，地坪本身材料變化也是有的。地坪開(kāi)裂是因?yàn)槠崃侠匣?，滲透性變差引起地坪精密性大不如前。還有因?yàn)榕蛎浐褪湛s、潤(rùn)濕和干燥、吸附和脫附潮氣等影響下加深地坪受損。溫度驟變引起熱脹冷縮使地坪表面開(kāi)裂，固化能力越強(qiáng)，熱脹冷縮越容易引起環(huán)氧地坪漆的開(kāi)裂。選擇密封固化劑的時(shí)候一定要結(jié)合相對(duì)應(yīng)的環(huán)境進(jìn)行選擇。
地坪老化誰(shuí)都不愿意看見(jiàn)，隨著年份的增長(zhǎng)環(huán)氧地坪老化、開(kāi)裂是不能避免的。所以在老化過(guò)程需要我們不要忘記去維護(hù)，這樣才能加強(qiáng)地坪的壽命。
說(shuō)明：
環(huán)氧地坪漆是高價(jià)值、高質(zhì)量、高需求的產(chǎn)品，需求仔細(xì)的保養(yǎng)與維護(hù)，正確的運(yùn)用辦法可使地上常保如新，并且可以延長(zhǎng)運(yùn)用年限，本公司主張如下：
1、凡進(jìn)入車(chē)間人員須換鞋（防止將處面泥砂帶入車(chē)間而劃傷地上）；
2、凡是硬件：如鐵椅、鐵桌、鐵貨架等，須將其腳用軟質(zhì)塑料或橡膠包裹防止在運(yùn)用過(guò)程中劃傷地上；
3、拖拉機(jī)扳需充沛將機(jī)板升離地上，轉(zhuǎn)彎時(shí)請(qǐng)?zhí)貏e注意機(jī)板角切勿刮傷地上；
4、清潔地上時(shí)請(qǐng)用軟質(zhì)拖把或干濕兩用吸塵器，可用清水或清潔劑清潔，但請(qǐng)注意地上濕滑；
5、若因運(yùn)用時(shí)刻較長(zhǎng)而形成磨損或刮花、小面積可進(jìn)行局部修補(bǔ)，若面積較大則主張從頭滾涂一次；
6、設(shè)備進(jìn)廠前，在地坪上鋪上硬紙箱墊底，防止在運(yùn)輸設(shè)備過(guò)程中刮傷地上；
7、推車(chē)，板車(chē)之車(chē)輪請(qǐng)用硬質(zhì)或彈性膠輪，并廠房?jī)?nèi)外分開(kāi)運(yùn)用；
8、可適時(shí)做打蠟處置。
環(huán)氧地坪工程對(duì)地上的需求：
闡明：
1、油污或蠟 目測(cè) 無(wú)油污或蠟
2、平整度 用工程質(zhì)量查看器查看地上多處 最大值不可大于3mm
3、含水率 水份儀 ≤8%
4、地上強(qiáng)度 用回彈儀測(cè)試 20Mpa以上
5、空鼓、松動(dòng)、裂縫 用鐵錘敲擊地上多處看是否空鼓、松動(dòng)、裂縫 無(wú)空鼓、松動(dòng)、裂縫
6、粉化用鏟刀鏟外表混凝土是否健壯 不可粉化
7、酸堿值PH試紙PH<10
環(huán)氧地坪施工條件及素地需求：
施工前對(duì)到素地需求
針對(duì)新混凝土或新水磨石基面
維護(hù)期：達(dá)28天以上，已做斷水處置（樓地上可免）
含水率：8%以下
平整度：2.0－3.0mm/2m
氣候條件
陰雨氣候相對(duì)溫度高于85%時(shí)，或氣溫在10度以下，應(yīng)防止施工，或改用低溫耐溫度產(chǎn)品， 以防漆面不亮，發(fā)白或不干。
場(chǎng)所預(yù)備
施工現(xiàn)場(chǎng)須清走所有雜物，防止交叉施工，禁止無(wú)關(guān)人員出入。
地上預(yù)處置
地上如有少量當(dāng)?shù)貪駶?rùn)，施工前可用瓦斯槍強(qiáng)制枯燥;如有油污等，需用專用洗刷作清潔處置。
具體時(shí)刻要根據(jù)以下要素：材料的不同、漆層的厚薄、氣溫的凹凸。
施工時(shí)隔時(shí)刻
每?jī)傻榔釋又g的施工間隔時(shí)刻為：8小時(shí)/12小時(shí)/24小時(shí)。

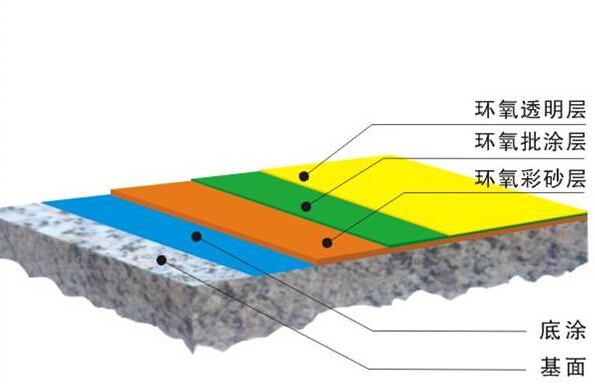

涂裝地上根底需求及處置計(jì)劃
基層外表需求
1、需求水泥基面牢固、健壯、不起殼，杜絕砂漿起殼現(xiàn)象，最好混凝土層與砂漿找平層一起澆注；如果先澆筑混凝土層，則需求砂
漿層的厚度不低于4cm ，叉車(chē)道則需求更厚一些。
2、需求外表不起砂，硬度好，沒(méi)有水泥粉化現(xiàn)象。需求 A、優(yōu)質(zhì)水泥。 B、新澆筑水泥砂漿層要充沛保養(yǎng)。
3、需求地上平整性不大于涂裝需求厚度；水泥基面平坦、無(wú)凸凹不平、蜂窩麻面、水泥疙瘩。
4、外表枯燥，含水量小于8%,切記水泥地上保養(yǎng)期往后出場(chǎng)施工前,不能用水沖洗或拖把清潔。
5、地坪外表的PH值應(yīng)在 6.0 ~ 8.0 ；地上無(wú)油污、其他油漆、乳膠漆、泡泡糖等殘?jiān)?/span>
6、斜度應(yīng)符合設(shè)計(jì)需求，答應(yīng)偏差值為斜度的 2% ，并且不大于 30mm 。
基面查看與預(yù)備
不管新舊廠房，施工基面都是地板的根底。詳細(xì)的查看與分折對(duì)于斷定如何處置施工基面極為重要。涂層和施工基面之間的粘接有必要是耐久的，這就需求施工之前有必要確?；婵菰?、健壯并且干凈、沒(méi)有殘留物和其它污染物。
丈量抗壓強(qiáng)度
工業(yè)地板的抗壓強(qiáng)度不應(yīng)低于 25N/mm2(3500psi) ，為滿足某些承重需求，還可能需求更高的強(qiáng)度，主張運(yùn)用反彈儀做多個(gè)點(diǎn)的丈量，或許最好取芯塊樣品對(duì)其抗壓強(qiáng)度進(jìn)行實(shí)測(cè)。
斷定粘接強(qiáng)度
混凝土基面在其外表幾個(gè)毫米厚內(nèi)通常是水泥漿形成的低強(qiáng)度層。冷熱反應(yīng)縮短，溫度的改變或許重復(fù)承重，而發(fā)生應(yīng)力，會(huì)導(dǎo)致粘接強(qiáng)度下降。粘接強(qiáng)度最低不應(yīng)小于1.5N/mm2(210psi)。
基面濕潤(rùn)度
丈量基面濕潤(rùn)度, 由于水泥基面只有在其濕潤(rùn)度不大于6%的程度時(shí)才干施工涂層 ,所以濕潤(rùn)度的丈量尤為重要。斷定上升濕潤(rùn)度的最好辦法是“橡皮墊試驗(yàn)”。（將至少 1m×1m 的聚乙烯薄膜用膠帶粘在混凝土面上）要至少 24 小時(shí)后才干拿開(kāi)。這樣就斷定了冷凝水的數(shù)量。
氣侯環(huán)境
疏忽氣侯要素可導(dǎo)致地板的嚴(yán)峻缺點(diǎn)，例如粘接強(qiáng)度不夠，水印，空泛，不規(guī)則外表及硬化不充沛。因而以下數(shù)據(jù)在施工中每天有必要丈量數(shù)次：
a、環(huán)境溫度（氣溫）；
b、施工基面的溫度；
c、露點(diǎn)。
預(yù)備與整理
由油脂、機(jī)油或有機(jī)/無(wú)機(jī)酸/或水泥表層所引起的污染，如果不完全除去，將影響完成后的任何地板的粘結(jié)性能。因而須用機(jī)械辦法整理外表，直到健壯的里層，并經(jīng)過(guò)測(cè)定粘接強(qiáng)度進(jìn)行查看。
環(huán)氧地坪,透水地坪,塑膠跑道地坪,耐磨地坪,硅PU球場(chǎng),彩色瀝青地坪,殼麗地坪
立即咨詢：環(huán)氧地坪漆老化的特征及保養(yǎng)維修
