相關資訊
咨詢熱線：
15252089548 孫經理
客服QQ：22052099
郵箱： 22052099@qq.com
總公司地址：浦東新區南匯新城鎮環湖西二路888號
徐州公司地址：徐州市泉山區礦大科技園東家和苑別墅區2排9幢
混凝土密封固化劑硬化劑分類和對水泥地坪的要
- 產品簡介：
環氧地坪漆一公斤可以刷多少平方米? 首先我們需要了解，環氧地坪漆的用量跟整體地面的質量和造價都是息息相關的，所以先要做好工程預算，根據一公斤的環氧地坪漆能做多少
- 咨詢熱線：17312873553
-
產品詳情
聯系我們
混凝土密封固化劑硬化劑分類和對水泥地坪的要求
一、粉末地面硬化劑：
又稱耐磨地面（坪），金剛砂地面（坪），水泥基骨料耐磨地面（坪）等。是水磨石地面的最佳替代產品。1、混凝土地面硬化劑材料構成：是一種在工廠預拌好的水泥基粉末材料，主要成份為高標號水泥、耐磨骨料（石英砂、金剛砂、合金骨料等）、顏料粉（灰、紅、綠、藍、黃）、混凝土添加劑（減水劑等）構成。
2、施工工藝：澆筑基層混凝土、攤平、提漿，去除多余泌水——撒布混凝土地面硬化劑——抹光機壓實、抹光——涂抹養護劑——切割伸縮縫。
3、優點：施工速度快（基本和基層混凝土地面同時完工）、施工時對環境污染小；成本低，耐磨性能、硬度、抗沖擊性能佳；表面平整度良好、可以著色。總體來說，這種固體硬化劑地面是一種經濟、實用的工業地面。
4、缺點：相對環氧地坪，美觀度稍差，彩色混凝土硬化劑地面會存在較為明顯的色差；混凝土地面硬化劑成型的地面實質還是一種混凝土地面，雖然其密實度硬度均明顯優于普通混凝土地面，但其內部依然是微孔的結構，其抗滲（尤其是抗油滲）、抗污性能、易清潔性能遠比不上環氧地坪。因此，對于地面清潔度要求較高的使用場合，或者是經常有油污滴落的地面，混凝土地面硬化劑不太建議使用。
5、一般對潔凈度或美觀度要求不高、側重于經濟實用、耐用的場合建議使用混凝土地面硬化劑。
二、液體混凝土地面硬化劑：
又稱水泥地面起砂處理劑、混凝土密封固化劑、液態地面硬化劑、混凝土表面增強劑、混凝土滲透硬化劑等。這是一種水溶性的化學硬化劑，通過與水泥水化副產物發生一系列的化學反應生成大量的凝膠，這種凝膠可以堵塞混凝土內部的微孔，因此抽調混凝土地面的密實度、硬度等。某些雙組份的液體地面硬化劑的化學反應更為復雜，不僅生成凝膠，還會生成一些穩定的硅鈣類致硬物質，從而大幅提高水泥混凝土地面的表面硬度、強度和密實度。
1、主要材料構成：具有反應活性的堿金屬硅酸鹽、或是改性的活性硅酸鹽、表面活性劑、催化劑等。某些液體地面硬化劑還含有氟硅酸鹽。
2、不能與混凝土或水泥砂漿摻合使用，只能使用已經成型的水泥或混凝土地面。通過滲透至混凝土地面起作用，全不改變原地面外觀。
3、優點：施工方便，不會改變原地面外觀，對表面硬度、抗壓強度、耐磨性能、抗滲性均有明顯提升。某些液體地面硬化劑，如VL-M2水泥地面起砂處理劑具有更強大的硬化作用，即使明顯起砂的水泥地面，通過它的硬化處理，也會變得異常堅硬，而且效果是永久性的。
4、缺點：某些進口產品成本過高、對原地面的要求過高（大部分單組份產品都要求基層地面強度達到C25以上），單組份產品對綜合性能（尤其是硬度和耐磨性）的提升有限；單純依靠材料本身不能提升原地面的表觀效果，只有在配合機器打磨的情況下，才能使地面具有良好的光亮度；也不能改變原地面的顏色，只有在已經施工了的彩色金剛砂地面的基礎上才能作出顏色亮麗的地面。

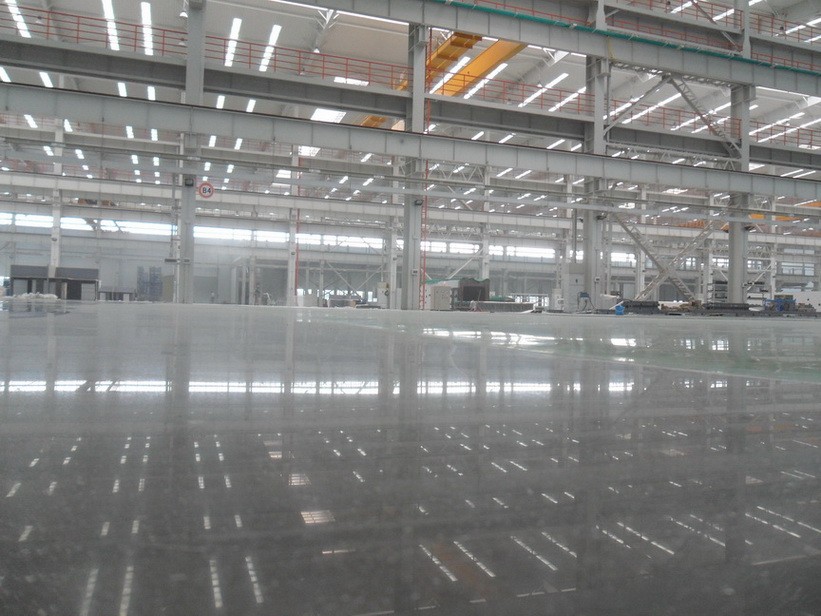

現代工業廠房地面正在將以上兩種地面結合起來，在已做好固態混凝土地面硬化劑的情況下，使用質量可靠的液體混凝土地面硬化劑，配合機器磨光后的成品地面，兼具環氧地坪和金剛砂耐磨地面的優點，同時又避免了這兩種地面缺點，可以說這是一種非常具有推廣意義的工業地面。
三、混凝土固化劑對水泥的要求：
混凝土標準配比：C30 水泥 水：175kg水泥：461kg砂：512kg石子：1252kg
配合比為：0.38:1:1.11:2.72
普通混凝土配合比計算書
依據《普通混凝土配合比設計規程》(JGJ55-2000)(J64-2000)以及《建筑施工計算手冊》。
1、混凝土配制強度計算
混凝土配制強度應按下式計算：
fcu，0≥fcu，k+1.645σ
其中：σ——混凝土強度標準差（N/mm2）。取σ=5.00（N/mm2）；
fcu，0——混凝土配制強度（N/mm2）；
fcu，k——混凝土立方體抗壓強度標準值（N/mm2），取fcu，k=20（N/mm2）；
經過計算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
2、水灰比計算
混凝土水灰比按下式計算：
其中：
σa，σb—— 回歸系數，由于粗骨料為碎石，根據規程查表取σa=0.46，取σb＝0.07；
fce—— 水泥28d抗壓強度實測值，取48.00（N/mm2）；
經過計算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
3、用水量計算
每立方米混凝土用水量的確定，應符合下列規定：
1．干硬性和朔性混凝土用水量的確定：
1）水灰比在0.40～0.80范圍時，根據粗骨料的品種，粒徑及施工要求的混凝土拌合物稠度，其用水量按下兩表選取：
2）水灰比小于0.40的混凝土以及采用特殊成型工藝的混凝土用水量應通過試驗確定。
2．流動性和大流動性混凝土的用水量宜按下列步驟計算：
1）按上表中坍落度90mm的用水量為基礎，按坍落度每增大20mm用水量增加5kg，計算出未摻外加劑時的混凝土的用水量；
2）摻外加劑時的混凝土用水量可按下式計算：
其中：mwa——摻外加劑混凝土每立方米混凝土用水量（kg）；
mw0——未摻外加劑時的混凝土的用水量（kg）；
β——外加劑的減水率，取β=500%。
3）外加劑的減水率應經試驗確定。
混凝土水灰比計算值mwa=0.57×(1-500)=0.703
由于混凝土水灰比計算值=0.57,所以用水量取表中值=195kg。
4、水泥用量計算
每立方米混凝土的水泥用量可按下式計算：
經過計算，得mco=185.25/0.703=263.51kg。
5. 粗骨料和細骨料用量的計算
合理砂率按下表的確定：
根據水灰比為0.703，粗骨料類型為：碎石，粗骨料粒徑：20（mm），查上表，取合理砂率βs=34.5%；
粗骨料和細骨料用量的確定，采用體積法計算，計算公式如下：
其中：mgo——每立方米混凝土的基準粗骨料用量（kg）；
mso——每立方米混凝土的基準細骨料用量（kg）；
ρc——水泥密度（kg/m3），取3100.00（kg/m3）；
ρg——粗骨料的表觀密度（kg/m3），取2700.00（kg/m3）；
ρs——細骨料的表觀密度（kg/m3），取2700.00（kg/m3）；
ρw——水密度（kg/m3），取1000（kg/m3）；
α——混凝土的含氣量百分數，取α=1.00；
以上兩式聯立，解得mgo=1290.38（kg），mso=679.67（kg）。
混凝土的基準配合比為：水泥：砂：石子：水=264：680：1290：185
或重量比為： 水泥：砂：石子：水=1.00：2.58：4.9：0.7。
但目前大部分建筑施工單位迫于市場競爭的壓力，紛紛降低成本，在施工過程中有些施工方改變配比或養護期未按要求養護，從而影響地面強度，出現起砂、起粉或強度不夠等問題。針對地面出現的問題，建議使用混凝土密封固化劑、硬化劑耐磨材料、地面起砂處理劑等相關產品徹底防止地面起砂。
立即咨詢：混凝土密封固化劑硬化劑分類和對水泥地坪的要
